دستگاه تنظیم فرمان؛ امکانات، مشخصات و قابلیتهای فنی
دستگاه تنظیم فرمان با بهرهگیری از سیستم بینایی مادون قرمز، نرمافزار تخصصی و فناوری اندازهگیری لحظهای، امکان بررسی و تنظیم دقیق زوایای چرخ خودرو را فراهم میکند. این دستگاه با طراحی مهندسیشده و قابلیت استفاده در تعمیرگاهها و خطوط تولید خودروسازی، فرآیند کنترل هندسه چرخها را با دقت و سرعت بالا انجام میدهد.
امکانات و قابلیتهای دستگاه تنظیم فرمان
- مجهز به تارگتها (Targets) و گیرههای اتصال به چرخ با طراحی سبک، مقاوم و بادوام
- دارای گیرههای اختصاصی با چهار چنگک فولادی آبکاریشده و سختکاریشده، مجهز به مکانیزم نصب سریع و مناسب برای رینگهای فولادی و آلومینیومی
- قابلیت استفاده از تبدیل گیره برای رینگهای بزرگتر تا سایز ۲۴ اینچ (آپشنال)
- مجهز به صفحه گردان (Turntable) از جنس آلیاژ آلومینیوم سبک و مقاوم، با مکانیزم حرکت ساچمهای (Hard Bearing)
- دارای قفل ترمز و فرمان با پوشش آبکاری کروم
- قابلیت اندازهگیری همزمان زوایای چرخ در حین انجام تنظیمات
- مجهز به سیستم اندازهگیری پیوسته و لحظهای (Real-Time Measurement)
- امکان اندازهگیری اطلاعات هندسی خودرو شامل فاصله بین چرخها، فاصله محوری، میزان انحراف محورهای خودرو، شعاع چرخها و موقعیت قرارگیری آنها
- قابلیت جبران خودکار تاب و انحراف چرخ (Runout Compensation) از طریق پردازش کامپیوتری
- امکان نمایش اطلاعات روی تلویزیون یا پرده نمایش با استفاده از پروژکتور (آپشنال و مناسب برای آموزش)
- قابلیت نصب روی ستون ثابت و استفاده در تعمیرگاهها
- امکان نصب روی سازههای متحرک، مناسب برای خطوط تولید خودروسازی
سیستم بینایی و تصویربرداری مادون قرمز
سیستم بینایی دستگاه با استفاده از دوربینهای مادون قرمز صنعتی، تارگتها و تجهیزات پردازش تصویر، اطلاعات مربوط به موقعیت چرخها و زوایای هندسی خودرو را دریافت و تحلیل میکند.
مشخصات دوربینها در مدلهای مختلف
- مدل MWA 2400: دوربین مادون قرمز با وضوح ۱.۳ مگاپیکسل
- مدل MWA 2401: دوربین مادون قرمز با وضوح ۵ مگاپیکسل
- مدل MWA 2402: دوربین با وضوح ۸.۳ مگاپیکسل و کیفیت تصویر 4K
سایر قابلیتهای سیستم بینایی عبارتاند از:
- مجهز به فیلترها و امیترهای مادون قرمز (IR Emitters)
- دارای چراغهای LED جهت راهنمایی اپراتور در مراحل مختلف اجرای برنامه
- قابلیت پردازش تصاویر تارگتها برای محاسبه و نمایش اطلاعات مربوط به زوایای چرخ
تارگتها و گیرههای اتصال به چرخ
تارگتها و گیرههای اتصال به چرخ از اجزای اصلی دستگاه تنظیم فرمان هستند که با هدف افزایش دقت اندازهگیری، سهولت نصب و جلوگیری از آسیب به رینگ خودرو طراحی شدهاند.
ویژگیهای گیرهها و تارگتها
- ساختار سبکوزن و مقاوم برای استفاده مداوم در محیطهای تعمیرگاهی و صنعتی
- مجهز به چهار چنگک فولادی آبکاریشده با درجه سختی بالا و مکانیزم اتصال سریع
- قابلیت نصب روی رینگهای فولادی و آلومینیومی بدون آسیب رساندن به سطح رینگ
- امکان استفاده از تبدیلهای مخصوص برای رینگهای بزرگتر تا قطر ۲۴ اینچ
- مجهز به فیلتر مادون قرمز در تارگتهای مدل MWA 2401 برای بهبود کیفیت تصویربردار

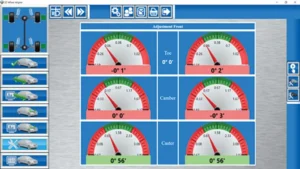

مشخصات نرم افزاری:
دارای بانک اطلاعاتی گسترده، شامل اطلاعات بیش از 25000 خودرو از سراسر جهان
(آمریکایی، اروپایی، آسیایی و ایرانی)
قابلیت اضافه کردن خودروی جدیـد به بانک اطلاعاتی و ویرایش آن توسط کاربـر
(آمریکایی، اروپایی، آسیایی و ایرانی)
قابلیت اضافه کردن خودروی جدیـد به بانک اطلاعاتی و ویرایش آن توسط کاربـر
- محاسبه زوایای Toe و Camber به دو صورت استاتیک و دینامیک
- محاسبه زوایا تو و کمبر بصورت دینامیک:
نیازمند به حرکت دادن خودرو، دقت محاسبات بالا و حذف تاب رینگ - محاسبه زاویه تو و کمبر به صورت استاتیک:
برای تست های سریع، بدون نیاز به حرکت دادن خودرو - مناسب برای خودروهای با رینگ بدون نقص و در شرایط Quick Service
- و خطوط تولیـد خـودروسـازیهـا
نمایش زوایای محاسبه شده برای چهار چرخ خودرو
بصورت همزمان با بزرگ نمایی مناسب هنگام تنظیم زوایا
نمایش زوایای محاسبه شده هنگام اندازه گیری
با بزرگ نمایی مناسب و بصورت گرافیکی- مجازی
با بزرگ نمایی مناسب و بصورت گرافیکی- مجازی
اندازه گیری کستر و SAI
نمایش اطلاعات زوایا بصورت گرافیکی
اندازه گیری ابعاد شاسی، قطرچرخها و نمایش آنها بصورت گرافیکی
انتخاب واحد اندازه گیری و نمایش پارامترها
براساس واحد انتخاب شده
براساس واحد انتخاب شده
اضافه کردن اطلاعات مشتری به بانک اطلاعاتی
و استفاده از این اطلاعات در پرینت خروجی
و استفاده از این اطلاعات در پرینت خروجی
• گزارش چاپی اطلاعات و عملیات انجام شده
• ذخیره سازی اطلاعات مشتریان جهت
بازیابی های آینده
• ذخیره سازی اطلاعات مشتریان جهت
بازیابی های آینده
| پارامترهای اندازهگیری (Measured Values) | دامنه اندازهگیری (Range) | دقت اندازهگیری MWA 2400 (Accuracy) | دقت اندازهگیری MWA 2401 (Accuracy) |
|---|---|---|---|
| تو (Toe) (Front/Rear) | ±10º | ±2′ | ±1′ |
| مجموع تو (Toe) (Front/Rear) | ±20º | ±4′ | ±2′ |
| کمبر (Camber) (Front/Rear) | ±10º | ±5′ | ±1′ |
| کستر (Caster) | ±20º | ±4′ | ±2′ |
| شیب محور فرمان (SAI) | ±20º | ±4′ | ±2′ |
| Thrust angle | ±10º | ±4′ | ±2′ |
| Set back | ±10º | ±4′ | ±2′ |
| Runout (Front/Rear) | ±10º | ±4′ | ±2′ |
| Included angle | ±30º | ±4′ | ±2′ |
| Wheel base (length) | – | ±2mm | ±1mm |
| Track (width difference) | ±300mm | ±2mm | ±1mm |
| Toe out on turns | ±20º | ±4′ | ±2′ |
| شعاع چرخ | – | ±2.5mm | ±1.5mm |
| Power Supply | 110-115/210-240V AC 50/60 Hz 400W | ||
| Power Supply (Auto/Smart Boom) | 110-115/210-240V AC 50/60 Hz 550W | ||
| Operating temperature | 0º-50º C | ||
